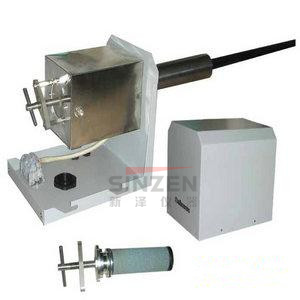

TK-1000型 煙氣在線監測設備的煙氣采樣儀是什么樣的？

1、用途

煙氣在線監測設備專用的氣體取樣器（煙氣取樣器）裝置具有電加熱伴熱功能，能自行加熱并實施溫控的采樣裝置。該裝置適用于燃燒過程后氣樣的連續采集。典型的用于煙道、煙囪、管道生產過程等含塵、水較高的樣氣采集。氣體取樣器腔體采用306不銹鋼材料制作，采樣管鍍特氟龍材料，是抗腐蝕耐高溫的產品。適用于普通鍋爐煙囪/垃圾焚燒/電石爐/冶金/焦化等項目。

2、使用條件

2.1供電電源

① 在線電壓：220VAC/50HZ;

② 負載：350W

2.2 取樣條件

① 樣氣溫度≤250℃

② 樣氣壓力:-1000—2000pa

③ 含塵量≤100g/m3

2.3環境條件：-10—55℃

系統結構：裝置由采樣管、主控體、加熱等溫體、粒子過濾器、安裝法蘭套筒、防護罩、溫控器部件等組成。

主要特點：① 該裝置與樣品氣接觸的部分全部采用不銹鋼材料加工制成，高溫條件下抗腐蝕能力很強。防護罩殼體也采用不銹鋼制造。因而該裝置完全可以勝任野外工作環境。② 在設計上將溫控器與機柜一體化設計，結構緊湊，操作方便。

工作原理：在煙氣在線監測系統中的氣體傳動裝置抽氣泵的作用下，被測樣品氣由插入樣品管壁內的采樣管進入裝置的腔體,經粉塵過濾器流向樣品氣輸出口。取樣過程中樣氣的溫度始終處于較高的狀態，（溫控器最高溫控設定值為200℃）使樣品氣中的水不至于發生冷凝，從而明顯地改善了過濾器的工作條件。裝置中的溫度控制器的設定取決于樣品氣中的含水量，換句話說，取決于樣品氣中水氣的露點值，為確保在此過程中不發生冷凝，設置的溫控值，應比其露點值高出20~30℃。裝置中除樣品進出口外，還設有反吹/校準口。其中反吹：（清掃）是指用清潔的壓縮空氣，吹掃附在筒形過濾器外表面的浮塵，將其吹掃回?zé)煹纼?nèi)。校準在此是指系統校準（煙氣在線監測系統全程校準不同于煙氣分析儀器的校準，煙氣在線監測系統全程校準的目的一般地說可以確定系統的采樣速率，并且由氣路確定或修正系統測量誤差等。）
